Broadcast Partners choisit 2wcom pour développer la distribution MPX sur IP


Mercredi 16 Juin 2021


Broadcast Partners, spécialiste néerlandais et leader du marché au Benelux dans le domaine de la transmission et de la gestion de réseaux d'émetteurs, possède des parcs d'émetteurs aux Pays-Bas, en Belgique et au Danemark qui sont utilisés par des radios publiques et nationales commerciales. Pour offrir des solutions de diffusion audio MPX sur IP particulièrement fiables et économiques, il coopère avec la société allemande 2wcom, basée à Flensburg dans le Schleswig-Holstein, fabricant d’équipements à la réputation internationale, avec une solide expérience de plus de 25 ans.


Joost Schultke, un des ingénieurs de 2wcom ayant collaboré au développement du codec MPX-2c. © 2wcom.jpg.
En 2019, Broadcast Partners a relevé un nouveau challenge afin de répondre à l’appel d’offres d’un de ses clients radiodiffuseurs, pour la distribution MPX sur IP, et a recherché une solution adaptée. 2wcom a alors commencé à concevoir le successeur du codec FMC01. Pour ce client, les exigences techniques étaient strictes : un transport MPX linéaire entièrement redondant avec la capacité de monitoring du signal MPX live. À cette époque, Leif Cipriani et Joost Schultke, de 2wcom, ont rendu visite à Broadcast Partners pour présenter le logiciel MoIN (multimédia sur réseau IP) de 2wcom et principalement pour discuter des besoins pour le successeur du codec FMC01 MPX. L’équipe technique de Broadcast Partners a exposé librement ses souhaits et ses idées : "Le nouveau produit devait être une combinaison du MPX-1g et de l'IP-c", et a demandé à étudier la possibilité d’y intégrer quelques fonctions des autres produits 2wcom testés dans son laboratoire, tels que le MPX-1g et l'IP-4c, tout en privilégiant une version à deux canaux pour économiser l'espace du rack.

Coopération technique poussée entre Broadcast Partners et 2wcom

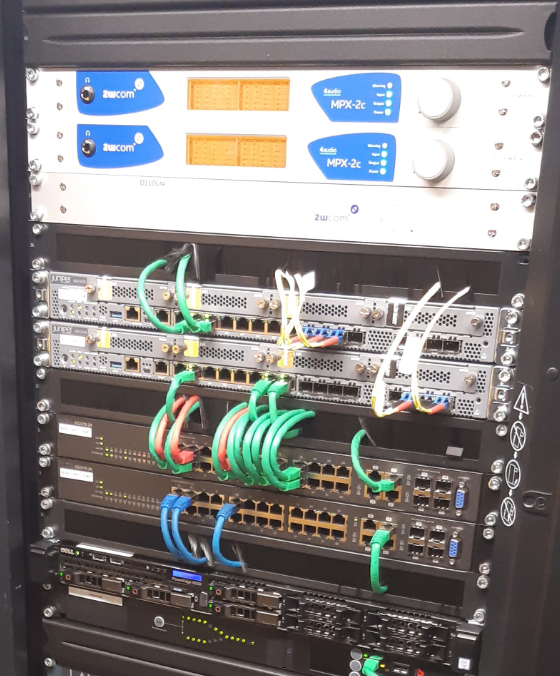

Codec MPX-2c 2 canaux monté en rack sur le site du client. © Broadcast Partners.
"Une période fructueuse de coopération et de développement entre 2wcom et Broadcast Partners a abouti à la création du codec MPX sur IP à double canal appelé MPX-2c, dont les fonctionnalités combinent la robustesse des transmissions, un encodage pour une qualité audio exceptionnelle, et un signal de 1PPS pour la synchronisation, permettant d'exploiter un réseau à fréquence unique (SFN)." La liste des souhaits émis par Broadcast Partners a été pour 2wcom un véritable catalyseur pour la conception de ce nouveau codec.
Pendant la période de développement, Broadcast Partners est resté en contact étroit avec 2wcom, et a pu tester la première version bêta du MPX-2c. "Plus tard, Joost Schultke a dit que ces tests et retours avaient été très utiles pour accélérer la phase de débogage. Les ingénieurs de 2wcom testent toujours leurs nouvelles solutions et produits de manière très intensive dans leur laboratoire, mais les fabricants ne peuvent par contre pas effectuer certains tests spécifiques, tels que des tests longue distance dans un réseau WAN."

Éthique rigoureuse de la relation client

Page d'aperçu de l'interface Web du nouveau codec MPX-2c. © 2wcom.
Broadcast Partners veille au bon fonctionnement de la radio en prenant soin de la chaîne de distribution de ses clients : l’acheminement du signal de programme, le traitement audio et, sur demande, la synchronisation SFN. "Notre philosophie va bien au-delà de la simple relation standard fournisseur-client, nous aidons les entreprises de médias à faire les bons choix techniques et stratégiques, en leur prodiguant des conseils judicieux et un soutien indéfectible."
"Nous ne collaborons sur des projets qu’avec les fabricants partageant notre éthique de la relation client : fiabilité, solidarité, réactivité et savoir-faire hors pair dans les technologies de diffusion. Cette dernière qualité caractérise particulièrement la société allemande 2wcom, et c'est pour cette raison que nous travaillons avec elle."

Installation de 60 codecs MPX-2C

Avant et arrière du codec MPX-2c. © 2wcom.
À l'heure actuelle, l'installation de 60 codecs MPX-2c dans le réseau du client de Broadcast Partners est finalisée. "Le système fonctionne avec une grande stabilité depuis maintenant près d'un an et nous sommes convaincus que cela continuera certainement à être le cas dans les années à venir." Broadcast Partners et le client sont satisfaits de cette solution : "Le MPX linéaire est encodé en 16 bits 192 kHz, ce qui offre une qualité audio superbe sans aucune défaillance. L'ensemble du système fonctionne en mode monofréquence (SFN). Tous les codecs sont cadencés avec 1PPS à partir du GPS, ce qui permet une synchronisation maximale, jusqu'à la microseconde."

Dual Streaming de 2wcom

Diagramme MPX sur IP, avec Dual Streaming et SFN (Réseau à fréquence unique). © 2wcom.
Le Dual Streaming de 2wcom est utilisé selon la norme SMPTE 2022-7 et assure une excellente robustesse de transmission 7j/7. "La distribution des flux se fait via deux chemins de données séparés (la connexion par fibre est le chemin A, et un réseau séparé de liaison par fibre est le chemin B). Le décodeur de l'émetteur reçoit les deux flux et les fusionne en continu. Pour augmenter la récupération des paquets, Dual Streaming est combinable avec un transport Pro-MPEG FEC."
"La configuration est entièrement redondante au niveau de la salle audio centrale avec quatre encodeurs MPX-2c. Chaque encodeur principal diffuse en mode Dual Streaming vers le décodeur principal via deux chemins. Pour renforcer la redondance par les périphériques, le système comprend un encodeur de sauvegarde pour chaque station, qui diffuse en mode Dual Streaming vers le décodeur de sauvegarde via deux chemins."
Sur les sites émetteurs, un Watchdog, solution développée par Broadcast Partners, permet de choisir entre les sources entrantes. "Après avoir comparé les sources, il envoie la meilleure à l'émetteur FM. L'audio décodé gauche et droit du MPX-2c est utilisé pour la détection. Nous pouvons inverser les fonctions principale et de sauvegarde en appuyant simplement sur un bouton, ce qui en fait juste un système 1 + 1."

Aperçu du monitoring

Technicien sur l'un des émetteurs de Broadcast Partners. © Broadcast Partners.
Chaque décodeur sur le site de l'émetteur fonctionne également comme un encodeur qui permet d'écouter tous les sites séparément dans le NOC (Network Operation Center). Le MPX peut ensuite être diffusé à nouveau vers le NOC. En outre, l'interface Web du MPX-2c offre des fonctionnalités pour la gestion des appareils. "Les sources d'entrée, les qualités audio ou les alarmes sont facilement configurables. La page d’aperçu du monitoring affiche les valeurs des principaux paramètres tels que le débit binaire, les paquets par seconde, la taille maximale, les paquets perdus, la gigue ou le fonctionnement en mode SFN, le délai de compensation du réseau. Il est possible de définir les critères pour basculer vers la source de sauvegarde pour gérer des pannes comme les interruptions de l'audio. Pour la messagerie d'alarme, des traps SNMP peuvent être définis."

Jeroen Millenaar, ingénieur chez Broadcast Partners, déclare : "Nous surveillons chaque valeur SNMP et la stockons dans notre système de monitoring afin de pouvoir représenter graphiquement les tendances et visualiser chaque détail. Le SNMP fournit tout ce dont nous avons besoin et est très complet."
La coopération fructueuse et exemplaire entre 2wcom et Broadcast Partners est un moteur pour développer leurs technologies et satisfaire au mieux les besoins permanents de leurs clients.
